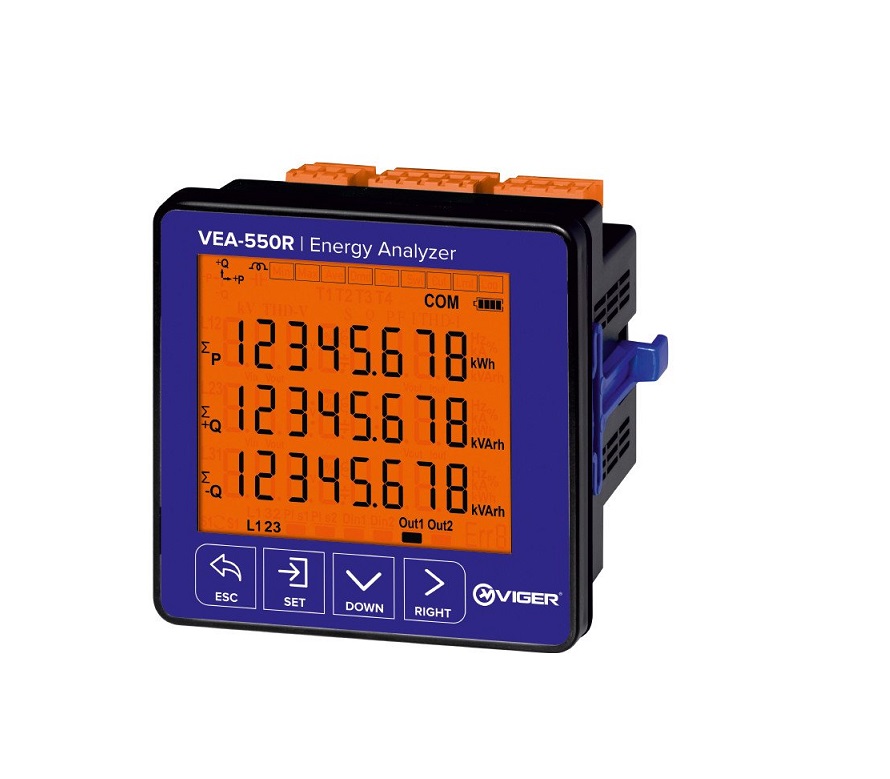

Đồng hồ phân tích điện năng được thiết kế để đo lường và giám sát các thông số điện.

Với tính năng truyền thông, các giá trị năng lượng đo được có thể được giám sát và phản hồi một cách độc lập.

Nhờ vào bộ phân tích năng lượng, có thể thực hiện các phân tích như:

• Chất lượng điện năng
• Hiệu suất sử dụng điện
• Tính toán chi phí điện năng

TÍNH NĂNG NỔI BẬT:

• Đo sóng hài điện áp và dòng điện lên đến bậc 41 (41th Harmonics)
• Giao diện trực quan, dễ sử dụng
• Hỗ trợ kết nối 3 pha 4 dây (3P4W)
• Giao tiếp từ xa qua cổng RS485 (RS485 ModBus RTU)
• Dễ dàng lắp đặt và vận hành với màn hình LCD kính 71.5×61.5 mm
• Hiển thị các giá trị sau:
  • Công suất tác dụng từng pha (P1, P2, P3)
  • Công suất phản kháng từng pha (Q1, Q2, Q3 - cảm hoặc dung)
  • Công suất biểu kiến từng pha (S1, S2, S3)
  • Hệ số công suất (PF) và cosφ từng pha
  • Giá trị điện áp pha - pha và pha - trung tính: giá trị nhỏ nhất, lớn nhất và trung bình
  • Giá trị dòng điện từng pha (I1, I2, I3)
  • Tổng điện năng tiêu thụ và phát ra (ΣkWh)
  • Tổng điện năng phản kháng cảm và dung (ΣkVArh)
• 2 ngõ ra relay (có thể điều chỉnh), 1 ngõ vào số (Digital Input)
• Lưu lại các sự cố như: quá áp, sụt áp, mất điện, dao động điện áp, quá dòng, dao động dòng, giới hạn THDV và THDI
• Có thể cài đặt ngày và giờ
• Đồng hồ thời gian thực (Real-time clock)
• Hiển thị giá trị công suất theo nhu cầu (Demands)
• Có thể Reset các giá trị
• Có thể xóa dữ liệu điện năng, công suất theo nhu cầu và nhật ký sự cố
• Màn hình có bảo vệ bằng mật khẩu

​

​THÔNG SỐ KỸ THUẬT

KÍCH THƯỚC

SƠ ĐỒ ĐẤU NỐI

LINK CATALOG: Download
