- Helical Worm Gearboxes Series H | Tramec
- Mã sản phẩm: Series H

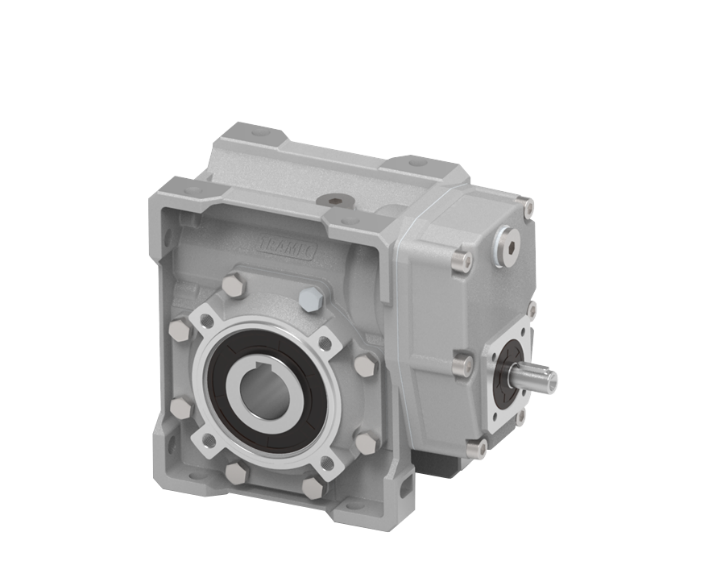

- Hộp số trục vít H series được thiết kế với bộ truyền sơ cấp hình trụ (cylindrical pre-stage module) và thân hộp liền khối (single piece body). Dòng sản phẩm này cung cấp tỷ số truyền cao trong khi vẫn duy trì hiệu suất tốt. Hộp số trục vít H series có sẵn 7 kích thước.
- Giá: Liên hệ
- THÔNG TIN SẢN PHẨM
- Thông số kỹ thuật
- Catalogue
- Bình luận
THÔNG SỐ KỸ THUẬT
Công suất: lên đến 5,5 kW
Tỷ số truyền: từ 30 đến 400
Momen xoắn T2M: 35 – 1517 Nm
Cấu trúc gồm thân hộp liền khối (single-piece housing) cho hộp số XA gearbox.
Ở phía đầu vào được lắp bộ vỏ chứa cấp giảm tốc thứ nhất (first stage reduction).
Vỏ hộp số (housing):
Bằng gang (cast iron) cho các size 90 - 110 - 130
Bằng nhôm đúc (die-cast aluminium) cho các size 40 – 50 – 63 – 75
Vỏ gang được sơn xanh RAL5010, vỏ nhôm được phun cát làm nhám (sandblasted)
Bánh vít: Moay ơ bằng gang kết hợp với vòng đồng đúc lắp ghép bên trong.
Trục vít (worm shaft): làm bằng thép hợp kim, được tôi cứng bề mặt (case-hardened), tôi dầu (quench-hardened) và mài chính xác (ground).
Trục ra rỗng (hollow output shaft) là tiêu chuẩn.
Có sẵn nhiều phụ kiện tùy chọn:
Đầu vào thứ hai (second input), Bạc đạn côn (tapered roller bearings) trên bánh vít, Mặt bích đầu ra (output flange), Trục ra kéo dài đơn hoặc kép (single/double-extended output shaft), Bộ giới hạn momen cho trục rỗng (torque limiter with through hollow shaft), Tay đòn phản lực (torque arm), Bộ bảo vệ trục rỗng (hollow shaft protection kit), Bộ bảo vệ giới hạn momen (torque limiter protection kit)

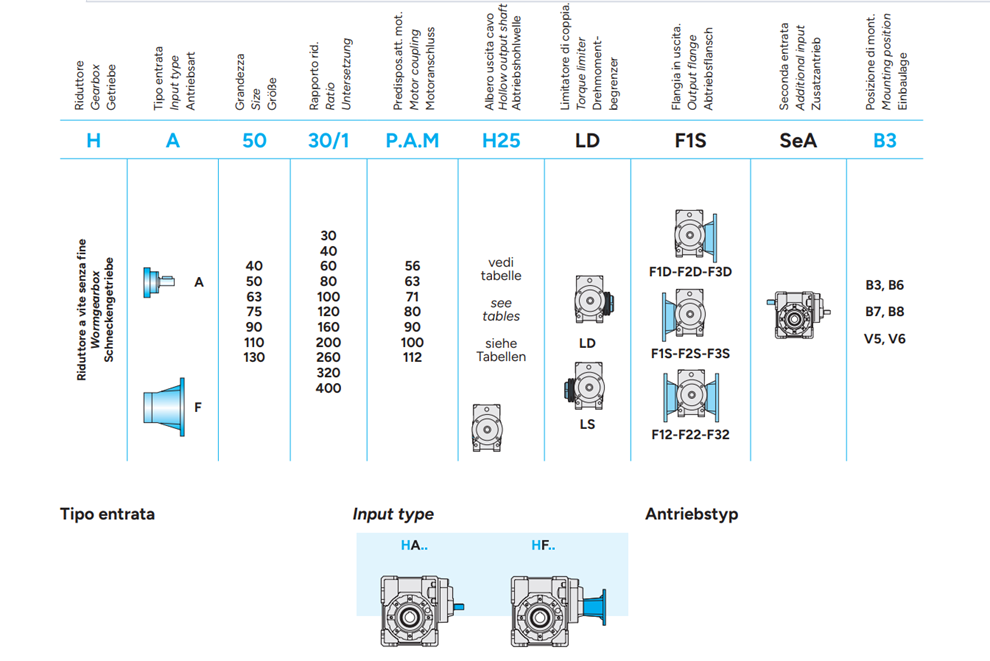

CÁC MÃ SẢN PHẨM
CATALOG: Worm Gearboxes Series H | Tramec
BẢN VẼ 3D: Worm Gearboxes Series H | Tramec
