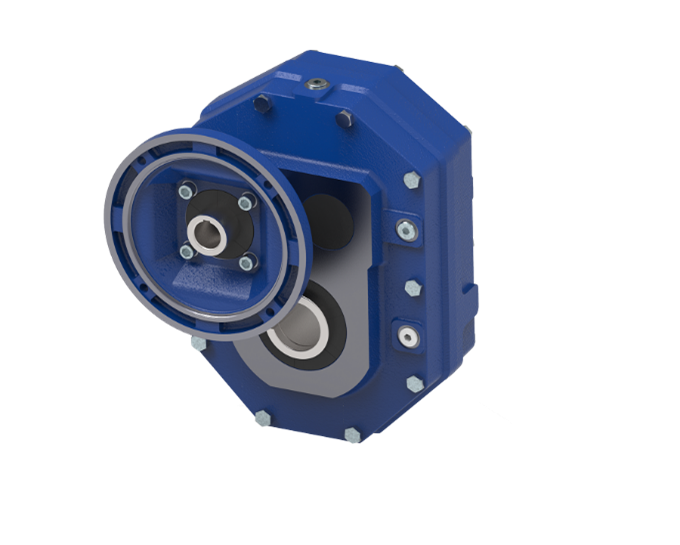

- Shaft‐mounted Gearboxes Series P | Tramec
- Mã sản phẩm: Series P
- Hộp số gắn trục dòng P được thiết kế để tối ưu hóa không gian và đồng thời cuHộp số gắn trục dòng P được thiết kế để tối ưu hóa không gian và đồng thời cung cấp hiệu quả cao để phù hợp trong các ứng dụng công nghiệp khác nhau. Hộp số gắn trục có sẵn trong 6 kích cỡ với một cấp giảm tốc và 6 kích cỡ với hai cấp giảm tốc.g cấp hiệu quả cao để phù hợp trong các ứng dụng công nghiệp khác nhau. Hộp số gắn trục có sẵn trong 6 kích cỡ với một cấp giảm tốc và 6 kích cỡ với hai cấp giảm tốc.
- Giá: Liên hệ
- THÔNG TIN SẢN PHẨM
- Thông số kỹ thuật
- Catalogue
- Bình luận
THÔNG SỐ KỸ THUẬT
Công suất lên đến 90,2 kW
Tỷ số truyền 5 đến 63
Phạm vi mô-men xoắn T2M = 170 - 4480 Nm
Có hai loại đầu vào: một có trục đầu vào nhô ra và một với khớp nối động cơ nhỏ gọn để gắn vào động cơ điện mặt bích IEC.
Vỏ hộp số được làm từ gang kỹ thuật, có gân tăng cứng cả bên trong và bên ngoài để đảm bảo độ cứng vững. Vỏ hộp số được thiết kế với một buồng bôi trơn duy nhất (single lubrication chamber) nhằm tăng khả năng tản nhiệt và cải thiện việc bôi trơn cho tất cả các chi tiết bên trong.
Vỏ hộp số, mặt bích và nắp đậy được sơn bên ngoài bằng BLUE RAL 5010.
Các bánh răng thúc xoắn ốc được chế tạo bằng thép 16CrNi4 hoặc 18NiCrMo5 hoặc 20MnCr5 UNI EN 10084 làm nguội và thép cứng.
Trục rỗng đầu ra tiêu chuẩn được làm bằng thép và có sẵn với nhiều đường kính lỗ khác nhau. Có thể lắp mặt bích đầu ra ở phía đối diện trục đầu vào, cố định bằng bộ căng hoặc thanh chống xoắn (torque arm), cũng như tùy chọn lắp bộ chống quay ngược (backstop device). Những đặc điểm này giúp hộp số đạt hiệu suất cao và dễ dàng lắp đặt trong nhiều ứng dụng khác nhau.
Các phụ kiện có sẵn bao gồm: trục đầu ra bộ kit lắp/tháo với trục rỗng đầu ra trục rỗng đầu ra với đĩa ép, mặt bích đầu ra, thanh chống xoắn, bộ bảo vệ trục rỗng và bộ chống quay ngược (backstop device).

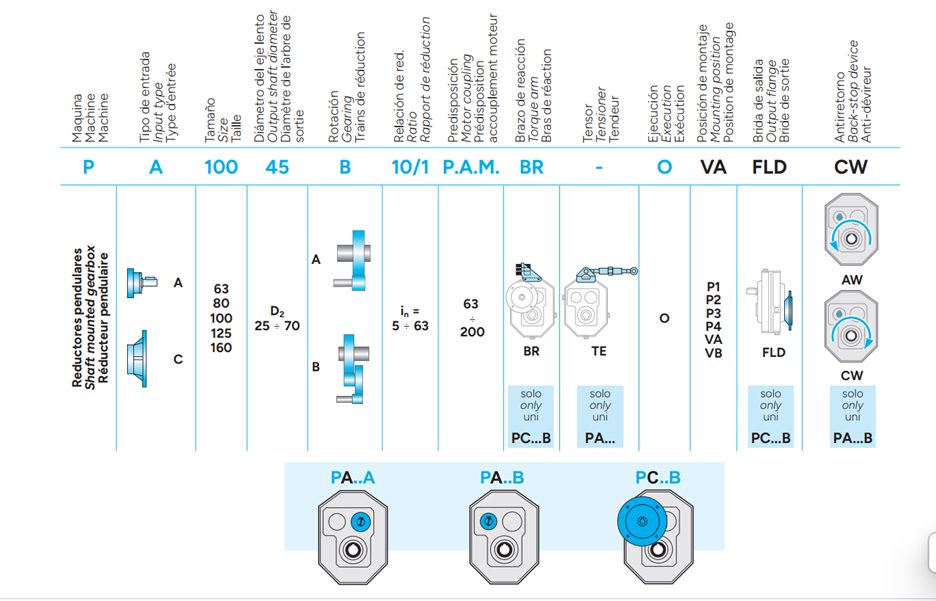

CÁC MÃ SẢN PHẨM
CATALOG: Shaft‐mounted Gearboxes Series P | Tramec
BẢN VẼ 3D: Shaft‐mounted Gearboxes Series P | Tramec
