- Worm Gearboxes Series X | Tramec
- Mã sản phẩm: Series X

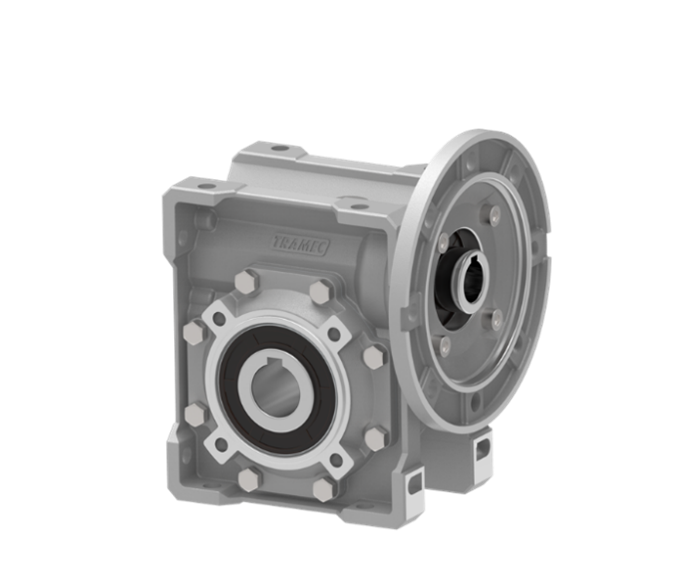

- Hộp Giảm Tốc Trục Vít - Series X được thiết kế với thân hộp liền khối nổi bật nhờ tính mô-đun hóa cao trong các tùy chọn lắp ghép, nhờ quá trình gia công dung sai chính xác trên tất cả các bề mặt. Hộp số trục vít X Series có 9 kích cỡ đáp ứng đa dạng nhu cầu ứng dụng.
- Giá: Liên hệ
- THÔNG TIN SẢN PHẨM
- Thông số kỹ thuật
- Catalogue
- Bình luận
THÔNG SỐ KỸ THUẬT
Công suất: lên đến 9.2 kW
Tỉ số truyền: từ 5 đến 100
Mô-men xoắn (T2M): 14 – 1037 Nm

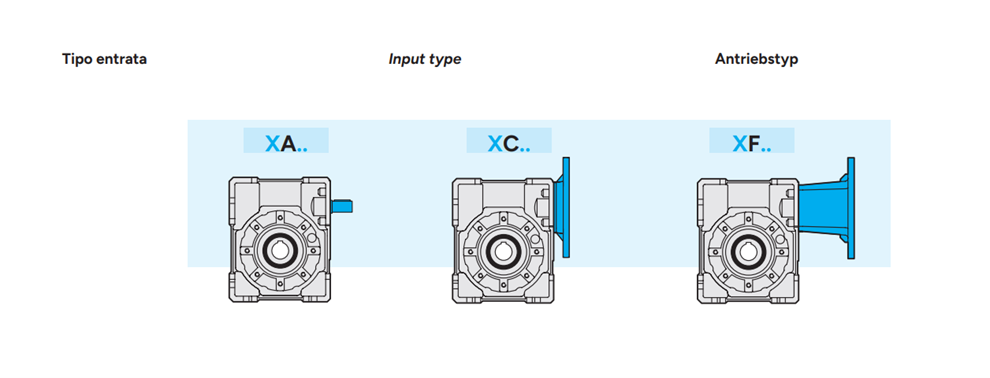

Các phiên bản
XA: phiên bản có trục.
XF: dành cho lắp ghép trực tiếp với motor (bell housing + coupling), hiệu suất cao hơn dòng XC.
XC: thiết kế nhỏ gọn (compact line) giúp tiết kiệm không gian lắp đặt.
*Lưu ý: Kích cỡ 89 chỉ có phiên bản XC.
Cấu tạo & Vật liệu
Thân hộp số:
Gang (cast iron) cho các kích cỡ 90 – 110 – 130.
Nhôm đúc (die-cast aluminium) cho các kích cỡ 30 – 40 – 50 – 63 – 75 – 89.
Bánh vít: lõi bằng gang, lắp vòng ngoài bằng đồng thiếc (cast-bronze ring).
Trục vít: thép hợp kim đã thấm tôi & tôi bề mặt (case- and quench-hardened), sau đó mài chính xác.
Màu sắc: Thân gang sơn màu xanh RAL 5010, Thân nhôm được phun cát (sandblasted).
Đặc điểm nổi bật: Thiết kế thân hộp liền khối đảm bảo độ cứng vững cao và đa dạng phương án lắp đặt. Trục ra rỗng (hollow output shaft) được cung cấp tiêu chuẩn.
Nhiều phụ kiện tùy chọn:
Đầu vào thứ hai, Ổ bi côn trên bánh vít, Mặt bích đầu ra, Trục ra đơn hoặc kép kéo dài, Bộ giới hạn mô-men (torque limiter) với trục rỗng xuyên, Tay chống xoắn (torque arm), Bộ bảo vệ trục rỗng và bộ bảo vệ torque limiter

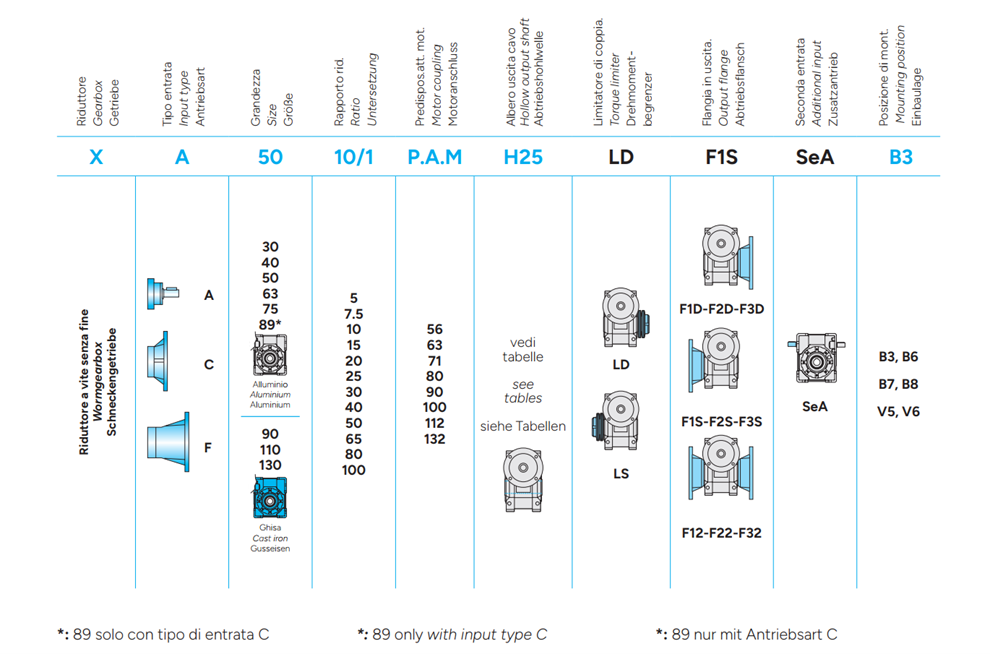

CÁC MÃ SẢN PHẨM
CATALOG: Worm Gearboxes Series X | Tramec
BẢN VẼ 3D: Worm Gearboxes Series X | Tramec
