THÔNG SỐ KỸ THUẬT

Công suất lên đến 90 kW
Phạm vi giảm từ 1 đến 10
Phạm vi mô-men xoắn T2M = 35 - 763 Nm
Ba loại trục đầu ra: rỗng, nhô ra hoặc mở rộng kép. Hơn nữa, một trục đầu ra bổ sung có thể được lắp đặt đối diện với trục đầu vào.
Có ba loại đầu vào: với trục đầu vào nhô ra, với khớp nối động cơ được chế tạo sẵn (kiểu nối loe và khớp)  và khớp nối động cơ COMPACT được chế tạo sẵn.
Vỏ hộp số được làm bằng gang kỹ thuật, có gân tăng cứng bên trong và bên ngoài để đảm bảo độ cứng vững, đồng thời gia công chính xác trên tất cả các bề mặt để thuận tiện cho việc lắp đặt. Buồng bôi trơn đơn giúp cải thiện khả năng tản nhiệt và tối ưu hóa việc bôi trơn cho tất cả các chi tiết bên trong.
Cơ cấu truyền động của các hộp số này bao gồm hai bánh răng côn xoắn GLEASON (GLEASON spiral bevel gears) được mài chính xác và chế tạo bằng thép.
Việc sử dụng vòng bi lăn côn chất lượng cao trên tất cả các trục đảm bảo tuổi thọ cao cho hộp số và cho phép tải trọng hướng tâm và dọc trục bên ngoài rất cao.
Vỏ hộp số, mặt bích, chuông và nắp được sơn bên ngoài bằng BLUE RAL 5010.
Mặt bích đầu ra là một phụ kiện có sẵn.

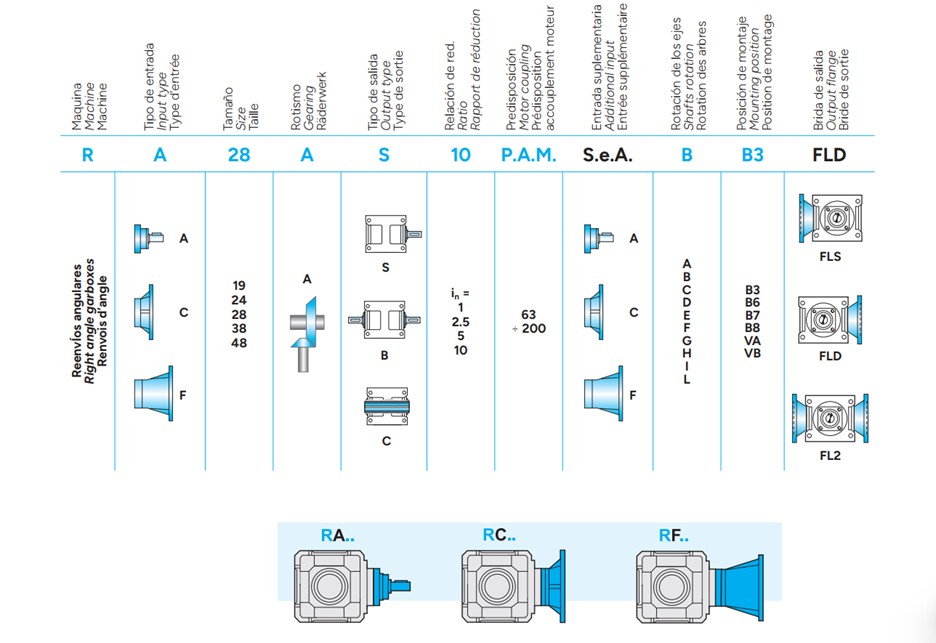

CÁC MÃ SẢN PHẨM

CATALOG: Right Angle Gearboxes Series R | Tramec

BẢN VẼ 3D: Right Angle Gearboxes Series R | Tramec
