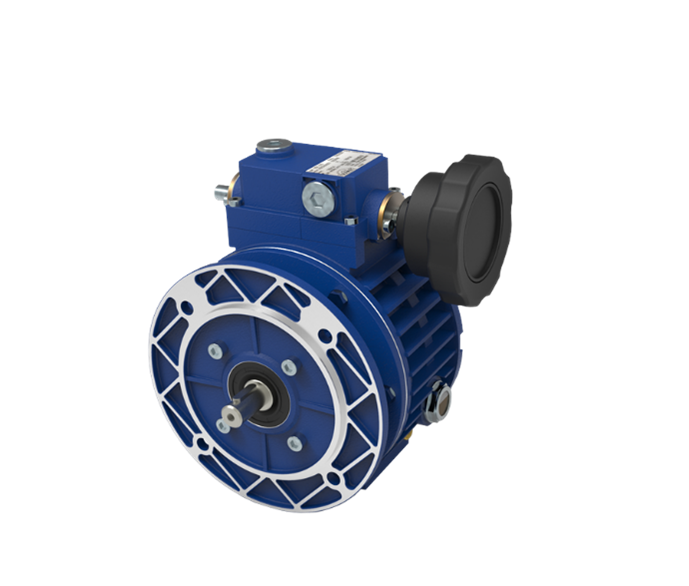

- Speed Variators Series UDL | Tramec
- Mã sản phẩm: Series UDL
- Bộ biến tốc cơ khí ULD dựa trên cơ cấu truyền động hành tinh để tạo ra các tỉ số truyền thay đổi: Động cơ quay bánh răng (5-6), làm quay các bánh răng vệ tinh (8). Các bánh răng vệ tinh này ăn khớp với vành ngoài cố định (7) và vành ngoài di động (9). Các bánh răng vệ tinh vừa quay quanh trục của chính chúng, vừa làm quay giá đỡ vệ tinh, tức là trục đầu ra. Bằng cách thay đổi vị trí dọc trục của vành răng di động (9) thông qua vít điều chỉnh, vòng giữ bi (14) và cam cố định (15), các bánh răng vệ tinh sẽ buộc phải thay đổi vị trí quay theo hướng kính (hướng từ tâm ra). Nhờ đó, đường kính lăn thay đổi, dẫn đến tốc độ góc của trục đầu ra cũng thay đổi. Khi điểm tiếp xúc lăn giữa hai vành ngoài (7) và (9) tiến gần tâm của các vệ tinh (8), tốc độ đầu ra sẽ giảm, trục đầu ra sẽ quay chậm hơn nhưng mô-men xoắn đầu ra sẽ tăng lên.
- Giá: Liên hệ
- THÔNG TIN SẢN PHẨM
- Thông số kỹ thuật
- Catalogue
- Bình luận
THÔNG SỐ KỸ THUẬT
Các biến thể cơ học UDL Series kích thước 002, 005 và 010 dải công suất 0,18 kW đến 0,75kW được sản xuất bằng nhôm.
Vỏ nhôm giúp giảm trọng lượng cho các ứng dụng và vận chuyển thuận tiện hơn.
Chuẩn kết nối động cơ IEC B5 có sẵn theo tiêu chuẩn

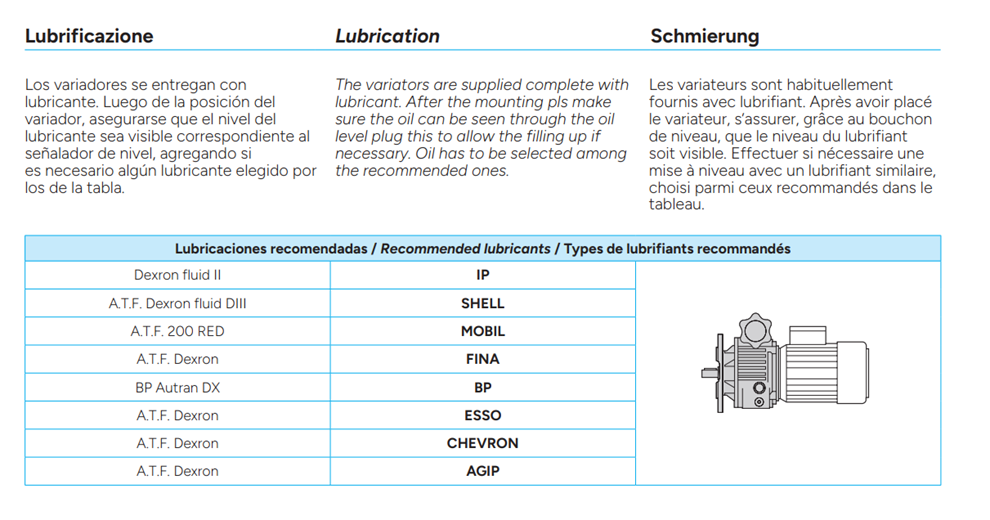

Nút thông hơi từ tính giúp duy trì dầu bôi trơn sạch và kéo dài chu kỳ bảo dưỡng.
Hoạt động của bồn dầu mang lại hiệu quả cao để chạy không ồn ào và không rung.
Thiết bị có thể hoạt động theo cả hai hướng, trục đầu vào và đầu ra quay theo cùng một hướng.

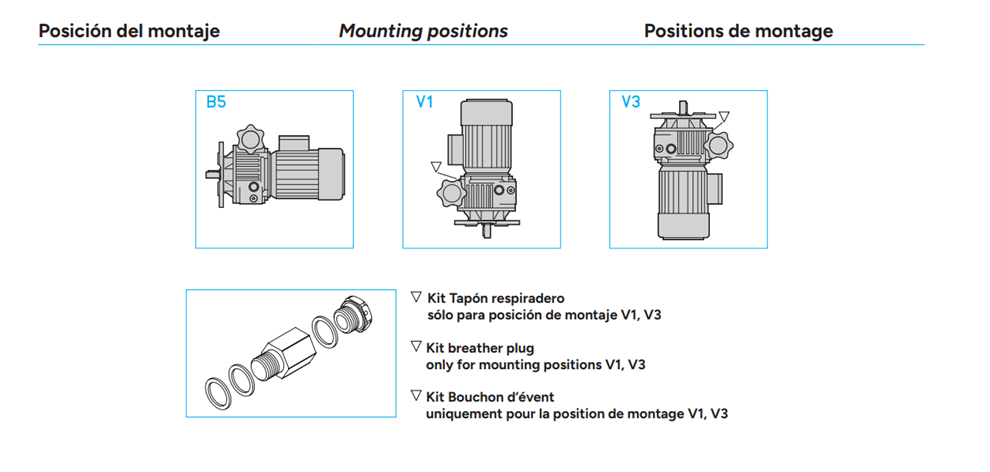

Thiết kế đơn giản cho phép lắp đặt tiêu chuẩn cả dạng chân đế hoặc dạng mặt bích giúp giảm mức tồn kho và rút ngắn thời gian giao hàng

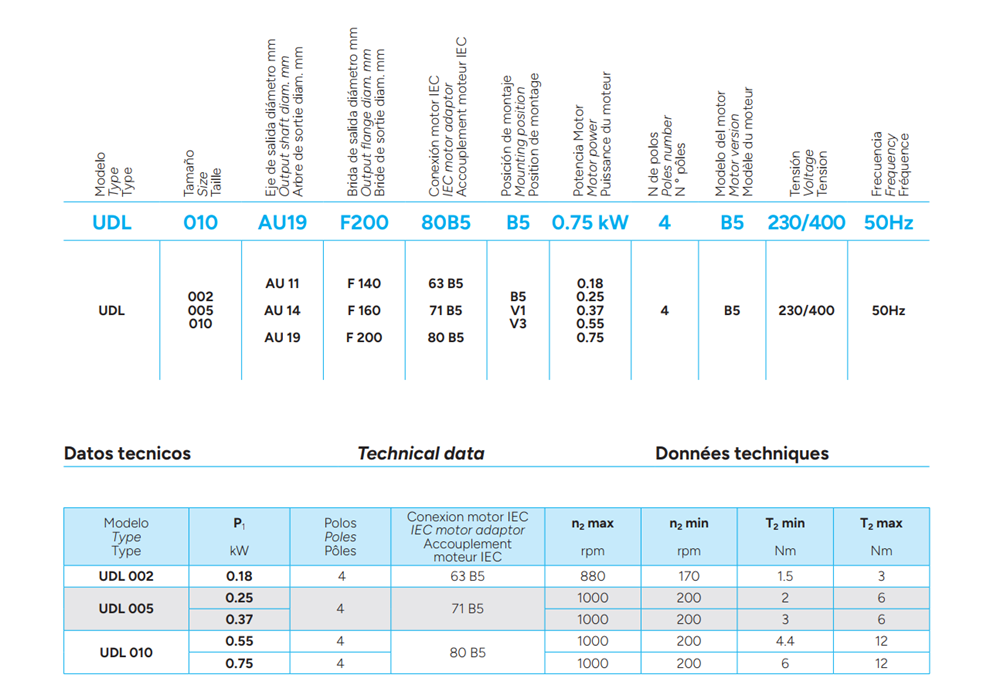

CÁC MÃ SẢN PHẨM
CATALOG: Speed Variators Series UDL | Tramec
