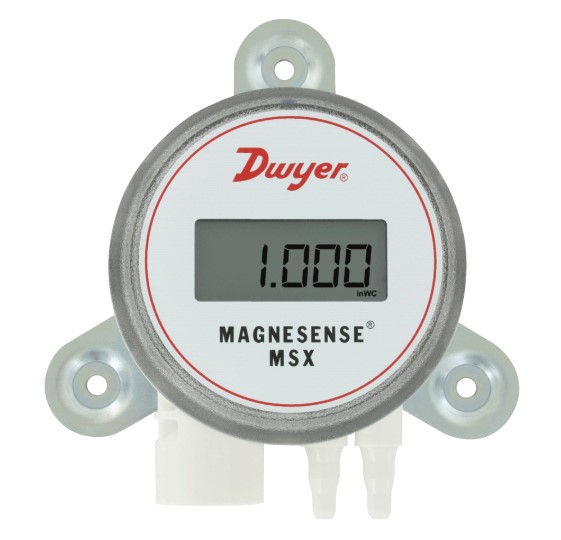

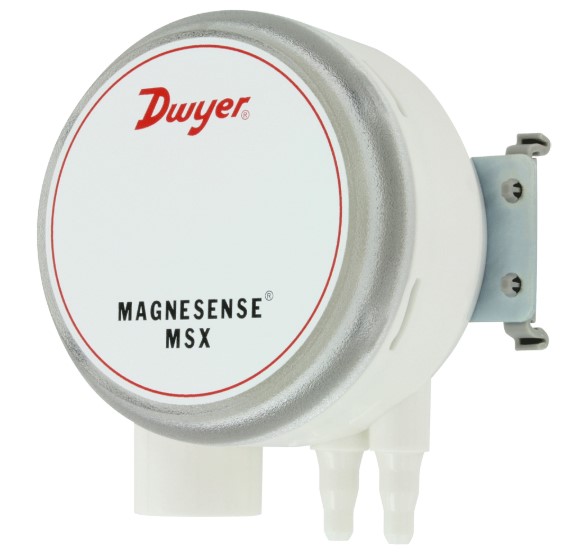

Cảm biến đo chênh lệch áp suất Dwyer Series MSX Magnesense
Thương hiệu: DwyerOmega Xuất xứ: USA
Giá: Liên hệ

THÔNG TIN SẢN PHẨM
Thông số kỹ thuật
Catalogue
Bình luận

MSX Magnesense® là phiên bản cải tiến từ dòng MS2 Magnesense® II, dùng để đo:

Áp suất chênh lệch
Tốc độ dòng khí
Lưu lượng thể tích khí

Tính năng nổi bật:

Tối ưu cho các ứng dụng điều khiển tòa nhà
Đơn giản hóa quá trình đặt hàng và rút ngắn thời gian cấu hình sản phẩm
Hỗ trợ nhiều đơn vị đo: Pa, mm cột nước (mm w.c.), inch cột nước (in w.c.)
Có thể cấu hình theo chế độ một chiều hoặc hai chiều, với tổng cộng 32 dải đo
Có thể xuất tín hiệu tuyến tính theo áp suất hoặc tuyến tính theo tốc độ dòng khí (có chức năng căn bậc hai)
Hỗ trợ tính lưu lượng thể tích nhờ mở rộng chức năng căn bậc hai
Xuất tín hiệu đồng thời điện áp và dòng (V/mA) – dùng cho điều khiển và xác nhận tín hiệu ngõ ra

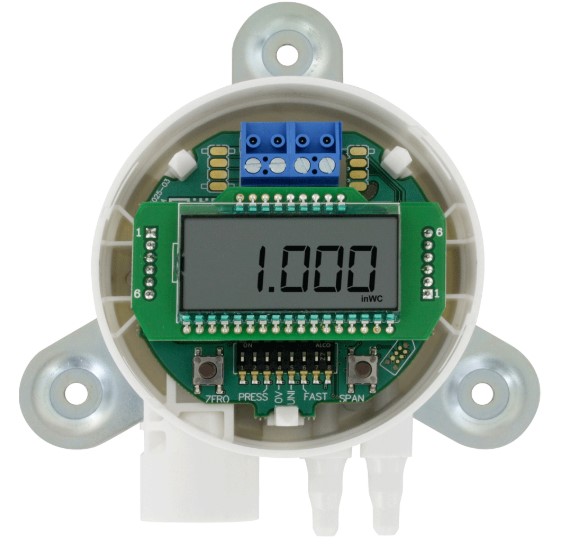

Màn hình LCD xoay 180°, giúp dễ đọc ở mọi góc lắp đặt

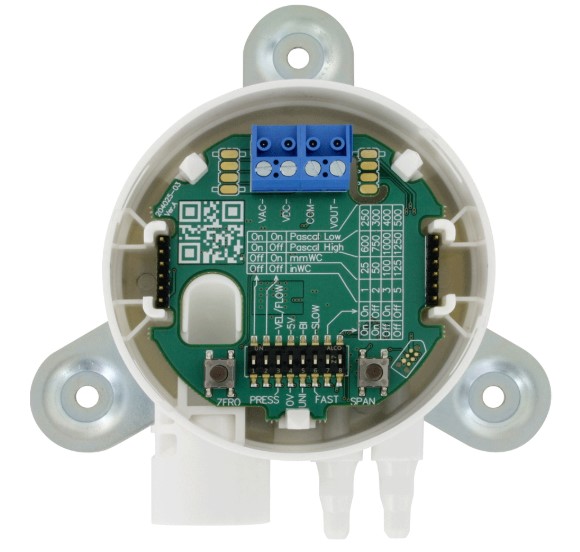

Đấu dây nhanh, dễ dàng nhờ khối terminal không cần dụng cụ (tùy chọn)
An toàn cao, phù hợp với nhiều ứng dụng nhờ vật liệu đạt chuẩn UL94 V-0 và Plenum Rated (sử dụng được trong không gian thông gió)

Model	Description
MSX-U12-IN	Differential pressure transmitter, universal (duct or wall) mount, universal current/volt outputs, uni-directional, range 2 (1, 2, 3, 5" wc).
MSX-U12-IN-LCD	Differential pressure transmitter, universal (duct or wall) mount, universal current/volt outputs, uni-directional, range 2 (1, 2, 3, 5" wc) with LCD display.
MSX-W10-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 0 (0.1, 0.15, 0.25, 0.5" wc).
MSX-W10-IN-LCD	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 0 (0.1, 0.15, 0.25, 0.5" wc) with LCD display.
MSX-W10-PA	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 0 (60, 75, 100, 125 Pa).
MSX-W11-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 1 (0.1, 0.25, 0.5, 1" wc).
MSX-W11-IN-LCD	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 1 (0.1, 0.25, 0.5, 1" wc) with LCD display.
MSX-W11-PA	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 1 (25, 100, 125, 250 Pa).
MSX-W12-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 2 (1, 2, 3, 5" wc).
MSX-W12-IN-LCD	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 2 (1, 2, 3, 5" wc) with LCD display.
MSX-W12-PA	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 2 (600, 750, 1000, 1250 Pa).
MSX-W13-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 3 (10, 15, 25, 28" wc).
MSX-W13-IN-LCD	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 3 (10, 15, 25, 28" wc) with LCD display.
MSX-W13-PA	Differential pressure transmitter, wall mount, universal current/voltage outputs, uni-directional, range 3 (3000, 4000, 5000, 7000 Pa).
MSX-W20-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 0 (0.1, 0.15, 0.25, 0.5" wc).
MSX-W20-IN-LCD	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 0 (0.1, 0.15, 0.25, 0.5" wc) with LCD display.
MSX-W20-PA	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 0 (60, 75, 100, 125 Pa).
MSX-W21-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 1 (0.1, 0.25, 0.5, 1" wc).
MSX-W22-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 2 (1, 2, 3, 5" wc).
MSX-W22-IN-LCD	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 2 (1, 2, 3, 5" wc) with LCD display.
MSX-W22-PA	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 2 (600, 750, 1000, 1250 Pa).
MSX-W23-IN	Differential pressure transmitter, wall mount, universal current/voltage outputs, bi-directional, range 3 (10, 15, 25, 28" wc).

Thông Số Kỹ Thuật

Ứng dụng: Không khí và khí không cháy tương thích
Vật liệu tiếp xúc: Liên hệ nhà sản xuất để biết chi tiết
Độ chính xác: ±1% toàn dải (FSO)
Độ ổn định: ±1% FSO mỗi năm
Nhiệt độ hoạt động: -4 đến 158°F (-20 đến 70°C)
Giới hạn áp suất:
- Dải 0 và 1: hoạt động tối đa 3.6 psi (24.8 kPa), vỡ ở 6 psi (41.3 kPa)
- Dải 2, 3, 4: hoạt động tối đa và vỡ ở 6 psi (41.3 kPa)
Nguồn cấp:
- 2 dây: 10–36 VDC
- 3 dây: 17–36 VDC hoặc 21.6–33 VAC (cách ly)
Tín hiệu ngõ ra:
- 4–20 mA (2 dây)
- 0–10 V hoặc 0–5 V (3 dây, tùy chọn)
Thời gian đáp ứng:
- Mặc định: tức thời
- Có thể chọn: 3 giây
Hiệu chỉnh zero và span: Bằng nút nhấn kỹ thuật số
Điện trở vòng lặp:
- Dòng: 0–1250 Ω
- Áp: tải tối thiểu 1 kΩ
Tiêu thụ dòng: Tối đa 21 mA liên tục
Kết nối điện: Terminal kiểu châu Âu, 4 chân, tháo rời, dùng dây 16–26 AWG
Lỗ điện: Ren 1/2" NPS
Màn hình (tùy chọn): LCD 4 chữ số
Kết nối quá trình: Dùng ống mềm ID 1/8", 3/16", 1/4", 5 mm hoặc 6 mm
Chuẩn bảo vệ: NEMA 4X (IP66), UL 2043 (Plenum), UL94 V-0
Hướng lắp đặt: Không ảnh hưởng đến phép đo áp suất
Khối lượng: 230 g (8.0 oz)
Chứng nhận: CE
