Thương hiệu: Dwyer

Xuất xứ: USA

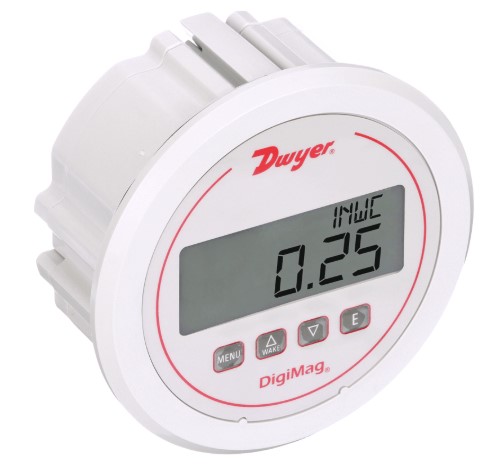

Series DM-1000 DigiMag® Digital Differential Pressure and Flow Gages

DigiMag® Series DM-1000 là dòng đồng hồ đo chênh áp kỹ thuật số và lưu lượng, được sử dụng để giám sát áp suất của không khí và các loại khí tương thích, tương tự như dòng đồng hồ đo áp suất nổi tiếng Magnehelic® Differential Pressure Gage. Tất cả các model đều có thể hiệu chuẩn tại nhà máy theo các dải đo cụ thể.

Màn hình LCD 4 chữ số hiển thị kết quả đo lường dưới các đơn vị thông dụng của hệ Anh và hệ mét, không phải chuyển đổi thủ công. Thiết kế với 4 nút điều khiển giúp đơn giản hóa quá trình cài đặt, trong đó tính năng hiệu chỉnh số hóa cho phép cân chỉnh điểm không (zero) và khoảng đo (span) nhanh chóng, giúp giảm thời gian thiết lập và hiệu chuẩn.

Ứng dụng sản phẩm

• Giám sát tình trạng bộ lọc
• Đo vận tốc hoặc lưu lượng không khí
• Giám sát chân không của quạt hút
• Hiển thị áp suất quạt
• Đo áp suất ống dẫn, phòng hoặc tòa nhà
• Giám sát áp suất dương trong phòng sạch

Tính năng

• Có thể lập trình tại hiện trường, giúp giảm thời gian lắp đặt.
• Thông số tùy chỉnh cho áp suất, vận tốc hoặc lưu lượng không khí, cho phép sử dụng thiết bị trong nhiều ứng dụng khác nhau.
• Điểm cài đặt chuyên biệt cho bộ lọc, hỗ trợ cảnh báo khi cần bảo trì.
• Cấp độ bảo mật linh hoạt, đảm bảo quyền truy cập phù hợp với từng trình độ kỹ năng.
• Hoạt động với nguồn điện 9-24 VDC hoặc pin 9V, phù hợp triển khai trong nhiều không gian, dù có dây hay không.

Thông số kỹ thuật

• Vật liệu vỏ: Nhựa gia cố sợi thủy tinh.
• Độ chính xác: ±1% FS (bao gồm độ tuyến tính, độ trễ và độ lặp lại); ±2% FS cho các dải đo 1" w.c. và thấp hơn.
• Giới hạn nhiệt độ: 0 đến 140°F (-18 đến 60°C).
• Giới hạn nhiệt độ bù: 32 đến 122°F (0 đến 50°C).
• Độ ổn định lâu dài: ±1% FS mỗi năm.
• Ảnh hưởng nhiệt: ±0.05% FS/°F (điển hình); ±0.10% FS/°F (điển hình) cho các dải đo 1" w.c. và thấp hơn.
• Màn hình hiển thị: LCD 4 chữ số (Kích thước chữ số: 0.60"H x 0.33"W).
• Tần số cập nhật màn hình: Tùy chọn 1 giây, 10 phút, hoặc chỉ khi nhấn nút.
• Giới hạn áp suất:
  • Dải đo thông thường và hai chiều ≤ 5 in w.c.: 2 psi (13.7 kPa).
  • Dải đo thông thường và hai chiều ≥ 10 in w.c.: 11 psi (75 kPa).
• Đơn vị đo lường tùy chọn: in w.c., psi, kPa, Pa, mm w.c., mBar, in Hg, mm Hg, FS (0-100% FS).
• Yêu cầu nguồn: Pin 9V (đi kèm, có thể thay thế) hoặc nguồn ngoài 9-24 VDC.
• Thời gian sử dụng pin:
  • 150 giờ (điển hình) nếu tần số cập nhật màn hình = 1 giây.
  • 9 tháng (điển hình) nếu tần số cập nhật màn hình = 10 phút.
  • 1.5 năm (điển hình) nếu tắt cập nhật màn hình.
  • Dùng pin lithium ULTRALIFE U9VL-J có thể kéo dài tuổi thọ pin gấp 4 lần.
• Dòng tiêu thụ: Tối đa 5 mA.
• Kết nối điện: Khối terminal tháo rời cho dây AWG 16-26.
• Cổng điện: Ren cáp cho dây có đường kính 0.114 đến 0.250" (2.9 đến 6.4 mm).
• Kết nối quá trình: Ống ID 1/8" (3 mm).
• Cấp bảo vệ vỏ: NEMA 4X (IP66).
• Trọng lượng: 1.18 lb (535 g).
• Kích thước: Mặt trước đường kính 5" (127 mm).
• Chứng nhận: CE.
