Thương hiệu: Dwyer
Xuất xứ: USA

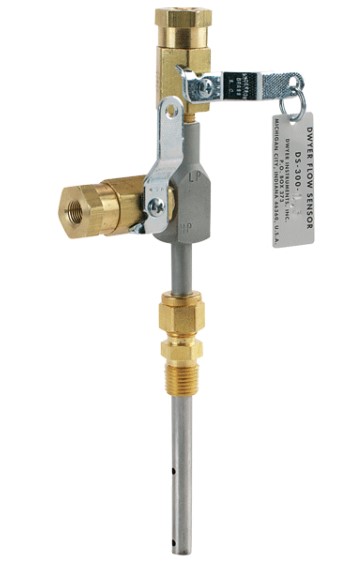

Series DS In-Line Flow Sensors
Series DS là dòng cảm biến lưu lượng trung bình sử dụng ống Pitot, dành cho các chất khí và chất lỏng tương thích. Dòng cảm biến này cung cấp khả năng đo lưu lượng chính xác và tiện lợi trong đường ống tiêu chuẩn Schedule 40 khi được sử dụng cùng đồng hồ đo áp suất vi sai phù hợp với dải đo thích hợp.
Series DS-300:
-
Được thiết kế để chèn vào đường ống thông qua khớp nối nén.
-
Phù hợp với đường ống có kích thước từ 1 đến 10 inch (2.5 đến 25.4 cm).
-
Phụ kiện bao gồm các bộ chuyển đổi với đầu nối 1/4" SAE góc 45°, tương thích với các ống dẫn trong bộ dụng cụ Model A-471 Portable Capsuhelic® Gage Kit.
Series DS-400:
-
Được thiết kế với chiều dài chèn tối đa lên đến 24 inch (61 cm).
-
Bao gồm cặp bộ chuyển đổi 1/8" NPT x 1/4" SAE góc 45°, tương thích với các ống dẫn sử dụng trong Model A-471 Portable Capsuhelic® Gage Kit.
-
Bộ gắn bằng đồng nguyên khối đi kèm được trang bị khớp nối nén đường kính 3/4" để cố định chiều dài chèn và đầu ren ngoài 3/4" NPT để gắn vào nhánh kết nối ren (không đi kèm).
Ứng Dụng Sản Phẩm
-
Xử lý môi trường
-
Khí tự nhiên, khí đuốc, khí ống khói
-
Nước cấp lò hơi
-
Nước làm mát
-
Hơi siêu nhiệt, hơi bão hòa, hoặc hơi địa nhiệt
-
Không khí đốt hoặc không khí nén
-
Giám sát lưu lượng dầu
Đặc Điểm
-
Đo nhiều điểm và tích hợp khả năng tính toán trung bình: Loại bỏ nhu cầu "quét" dòng chảy bằng cách đo áp suất vận tốc tại một điểm duy nhất, giúp tiết kiệm thời gian.
-
Công nghệ Pitot tube đáng tin cậy: Đây là công nghệ đã được chứng minh qua nhiều năm sử dụng trong đo lưu lượng.
-
Van bi xoay nhanh tiện lợi: Tất cả các model đều được trang bị van bi xoay nhanh 1/4 để cách ly cảm biến khi cân chỉnh, kèm theo các kết nối xử lý van 1/8" NPT cái.
-
Van đóng ngắt dụng cụ: Cung cấp van đóng ngắt ở cả hai đầu kết nối áp suất với cổng kết nối 1/8" NPT cái, chịu được áp suất 200 psig (13,7 bar) và nhiệt độ 200°F (93,3°C).
-
Tùy chọn không sử dụng van: Có thể loại bỏ van khi không cần thiết để giảm chi phí.
-
Cảm biến dòng DS-400 chất lượng cao: Được chế tạo từ thép không gỉ đường kính 3/4", chịu được lực cao hơn khi sử dụng ở tốc độ dòng chảy lớn với cả không khí và nước.
-
Giải pháp kinh tế: Cung cấp chỉ báo lưu lượng với chi phí thấp khi sử dụng với đồng hồ đo áp suất vi sai phù hợp.
-
Kết cấu chắc chắn: Thiết kế bền bỉ, không bị tắc nghẽn, đảm bảo độ ổn định cao.
| Model | Description |
|---|---|
| DS-300-1 | Flow sensor, 1" pipe size. |
| DS-300-1-1/2 | Flow sensor, 1-1/2" pipe size. |
| DS-300-1-1/2-LV | Flow sensor, 1-1/2" pipe size, without valves. |
| DS-300-1-1/4 | Flow sensor, 1-1/4" pipe size. |
| DS-300-1-1/4-LV | Flow sensor, 1-1/4" pipe size, without valves. |
| DS-300-1-LV | Flow sensor, 1" pipe size, without valves. |
| DS-300-10 | Flow sensor, 10" pipe size. |
| DS-300-10-LV | Flow sensor, 10" pipe size, without valves. |
| DS-300-2 | Flow sensor, 2" pipe size. |
| DS-300-2-1/2 | Flow sensor, 2-1/2" pipe size. |
| DS-300-2-1/2-LV | Flow sensor, 2-1/2" pipe size, without valves. |
| DS-300-2-LV | Flow sensor, 2" pipe size, without valves. |
| DS-300-3 | Flow sensor, 3" pipe size. |
| DS-300-3-LV | Flow sensor, 3" pipe size, without valves. |
| DS-300-4 | Flow sensor, 4" pipe size. |
| DS-300-4-LV | Flow sensor, 4" pipe size, without valves. |
| DS-300-6 | Flow sensor, 6" pipe size. |
| DS-300-6-LV | Flow sensor, 6" pipe size, without valves. |
| DS-300-8 | Flow sensor, 8" pipe size. |
| DS-300-8-LV | Flow sensor, 8" pipe size, without valves. |
| DS-400-10 | Flow sensor, 10" pipe size. |
| DS-400-10-LV | Flow sensor, 10" pipe size, without valves. |
| DS-400-12 | Flow sensor, 12" pipe size. |
| DS-400-12-LV | Flow sensor, 12" pipe size, without valves. |
| DS-400-14 | Flow sensor, 14" pipe size. |
| DS-400-14-LV | Flow sensor, 14" pipe size, without valves. |
| DS-400-16 | Flow sensor, 16" pipe size. |
| DS-400-16-LV | Flow sensor, 16" pipe size, without valves. |
| DS-400-18 | Flow sensor, 18" pipe size. |
| DS-400-18-LV | Flow sensor, 18" pipe size, without valves. |
| DS-400-20 | Flow sensor, 20" pipe size. |
| DS-400-20-LV | Flow sensor, 20" pipe size, without valves. |
| DS-400-24 | Flow sensor, 24" pipe size. |
| DS-400-24-LV | Flow sensor, 24" pipe size, without valves. |
| DS-400-6 | Flow sensor, 6" pipe size. |
| DS-400-6-LV | Flow sensor, 6" pipe size, without valves. |
| DS-400-8 | Flow sensor, 8" pipe size. |
| DS-400-8-LV | Flow sensor, 8" pipe size, without valves. |
Thông Số Kỹ Thuật
- Ứng dụng: Dùng cho các loại khí hoặc chất lỏng tương thích.
- Vật liệu tiếp xúc:
- Ống cảm biến: Thép không gỉ 304.
- Đầu nối ép: Đồng thau.
- Giới hạn nhiệt độ: Tối đa 200°F (93,3°C).
- Giới hạn áp suất: Tối đa 200 psig (13,78 bar) ở nhiệt độ 200°F (93,3°C).
- Kích thước ống dẫn:
- DS-300: 1 đến 10" (2,5 đến 25,4 cm).
- DS-400: 6 đến 24" (15,2 đến 61 cm).
- Kết nối quy trình:
- DS-300: Bao gồm đầu nối ép NPT cái 1/4".
- DS-400: Bao gồm đầu nối ép NPT cái 3/4".
- Kết nối đường ống:
- DS-300: NPT cái 1/8"; tùy chọn bộ chuyển đổi NPT cái 1/8" x SAE 45° flare 1/4" được bán riêng.
- DS-400: NPT cái 1/8", kèm bộ chuyển đổi NPT cái 1/8" x SAE 45° flare 1/4".
- Trọng lượng: Vui lòng liên hệ nhà máy để biết thêm chi tiết.
