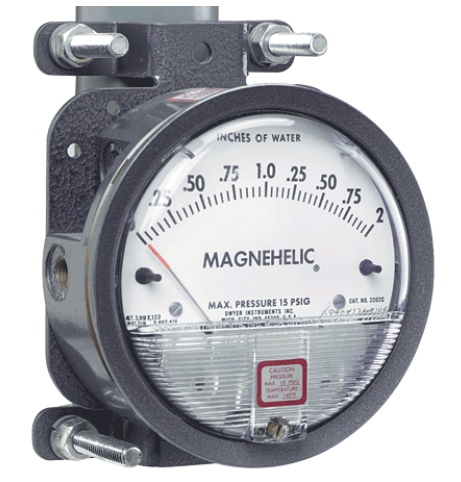

Đồng hồ đo chênh áp Dwyer Series 2000 Magnehelic
Giá: Liên hệ

THÔNG TIN SẢN PHẨM
Thông số kỹ thuật
Catalogue
Bình luận

Thương hiệu: Dwyer

Xuất xứ: USA

Series 2000 Magnehelic® Differential Pressure Gages

Series 2000 Magnehelic® Gage dùng để đo áp suất chênh lệch thấp với tính linh hoạt cao, có sẵn 81 models và 27 options. Sử dụng cơ chế đo đơn giản và không ma sát của Dwyer, thiết bị hiển thị nhanh áp suất khí không ăn mòn hoặc không khí – bao gồm áp suất dương, âm (chân không) hoặc chênh lệch.

Thiết kế chịu được sốc, rung, quá áp và đáp ứng tiêu chuẩn chống thời tiết IP67. Lựa chọn phiên bản -HA High Accuracy Magnehelic® Gage để đạt độ chính xác trong phạm vi 1% toàn thang đo. Phiên bản -HA đi kèm miễn phí thang đo gương để tránh sai số thị sai và chứng nhận hiệu chuẩn 6 điểm.

Ứng dụng sản phẩm

Giám sát bộ lọc
Đo vận tốc không khí bằng ống Pitot Dwyer
Giám sát chân không của quạt thổi
Chỉ báo áp suất quạt
Đo áp suất ống dẫn, phòng hoặc tòa nhà
Chỉ báo áp suất dương trong phòng sạch

Tính năng nổi bật

Dễ đọc và chính xác:
- Mặt nhựa trong suốt, không biến dạng, cho phép đọc từ xa.
- Thang đo in chính xác, dễ đọc.
- Tùy chọn độ chính xác cao gấp đôi so với dòng Magnehelic® tiêu chuẩn.
Thiết kế bền bỉ:
- Vỏ ngoài chắc chắn, chống sốc và rung.
- Vật liệu chất lượng cao giúp kéo dài tuổi thọ và giảm thiểu thời gian ngừng hoạt động.
- Mặt nhựa trong chống vỡ, đảm bảo độ bền.
Dễ dàng lắp đặt và bảo trì:
- Viền bezel có bích giúp lắp âm vào bảng điều khiển.
- Ốc điều chỉnh điểm 0 dễ tiếp cận mà không cần tháo nắp, có vòng O-ring đảm bảo kín khí.
Cơ chế hoạt động mượt mà:
- Hệ thống con trỏ gắn chặt, di chuyển ổn định nhờ ổ bi chống sốc và dầu silicon có độ nhớt cao.
- Lò xo dải đo làm từ thép phẳng, phản ứng nhạy với áp suất mà vẫn đảm bảo tuổi thọ cao.
Bảo vệ quá áp:
- Van xả áp (blowout plug) hoạt động khi áp suất vượt 25 psig (1.7 bar), giảm nguy cơ hỏng thiết bị.
- Thiết kế chống bụi và nước đạt chuẩn IP67, bảo vệ tối ưu trong môi trường khắc nghiệt.
Cấu tạo đặc biệt:
- Màng silicone chịu áp suất cao, có vòng O-ring tích hợp đảm bảo độ kín và độ bền.
- Hợp kim Samarium Cobalt giúp con trỏ chuyển động mà không cần liên kết cơ học, giảm ma sát.
Chống ăn mòn:
- Vỏ nhôm đúc phủ lớp chống ăn mòn, chịu được thử nghiệm phun muối 168 giờ.
- Bề mặt hoàn thiện với lớp sơn búa màu xám đậm bền bỉ.

Model	Description
2000-0	Differential pressure gage, range 0-0.50" w.c., minor divisions .01, calibrated for vertical scale position.
2000-0-SP	Differential pressure gage, range 0-0.50" w.c., with set point indicator.
2000-00	Differential pressure gage, range 0-0.25" w.c., minor divisions .005, calibrated for vertical scale position.
2000-00AV	Differential pressure gage, range 0-0.25" w.c., velocity 300-2000 FPM, calibrated for vertical scale position.
2000-00N	Differential pressure gage, range .05-0-.2" w.c., minor divisions .005, calibrated for vertical scale position.
2000-0AV	Differential pressure gage, range 0-0.50" w.c., velocity 500-2800 FPM, calibrated for vertical scale position.
2000-0D	Differential pressure gage, range 0-0.5" w.c. & 0-125 Pa.
2000-1.5KPA	Differential pressure gage, range 0-1.5 kPa, minor divisions .05.
2000-100CM	Differential pressure gage, range 0-100 cm w.c., minor divisions 2.0.
2000-100MM	Differential pressure gage, range 0-100 mm w.c., minor divisions 2.0.
2000-100PA	Differential pressure gage, range 0-100 Pa, minor divisions 2.0, calibrated for vertical scale position.
2000-10KPA	Differential pressure gage, range 0-10 kPa, minor divisions .20.
2000-10MM	Differential pressure gage, range 0-10 mm w.c., minor divisions .20, calibrated for vertical scale position.
2000-125PA	Differential pressure gage, range 0-125 Pa, minor divisions 5.0, calibrated for vertical scale position.
2000-150CM	Differential pressure gage, range 0-150 cm w.c., minor divisions 5.0.
2000-150MM	Differential pressure gage, range 0-150 mm w.c.
2000-15CM	Differential pressure gage, range 0-15 cm w.c., minor divisions .50.
2000-15KPA	Differential pressure gage, range 0-15 kPa, minor divisions .50.
2000-15MM	Differential pressure gage, range 0-15 mm w.c.
2000-1KPA	Differential pressure gage, range 0-1 kPa, minor divisions .02.
2000-200CM	Differential pressure gage, range 0-200 cm w.c., minor divisions 5.0.
2000-200MM	Differential pressure gage, range 0-200 mm w.c.
2000-20CM	Differential pressure gage, range 0-20 cm w.c., minor divisions .50.
2000-20KPA	Differential pressure gage, range 0-20 kPa, minor divisions .50.
2000-250CM	Differential pressure gage, range 0-250 cm w.c., minor divisions 5.0.
2000-250MM	Differential pressure gage, range 0-250 mm w.c.
2000-250PA	Differential pressure gage, range 0-250 Pa, minor divisions 5.0.
2000-25CM	Differential pressure gage, range 0-25 cm w.c., minor divisions .50.
2000-25KPA	Differential pressure gage, range 0-25 kPa, minor divisions .50.
2000-25MM	Differential pressure gage, range 0-25 mm w.c., minor divisions .50.
2000-2KPA	Differential pressure gage, range 0-2 kPa, minor divisions .05.
2000-300CM	Differential pressure gage, range 0-300 cm w.c., minor divisions 10.0.
2000-300MM	Differential pressure gage, range 0-300 mm w.c.
2000-300PA	Differential pressure gage, range 0-300 Pa, minor divisions 10.0.
2000-30KPA	Differential pressure gage, range 0-30 kPa, minor divisions 1.0.
2000-30PA	Differential pressure gage, range 0-30 Pa, minor divisions 1.0, calibrated for vertical scale position.
2000-3KPA	Differential pressure gage, range 0-3 kPa, minor divisions .10.
2000-4KPA	Differential pressure gage, range 0-4 kPa, minor divisions .10.
2000-500PA	Differential pressure gage, range 0-500 Pa, minor divisions 10.0.
2000-50CM	Differential pressure gage, range 0-50 cm w.c., minor divisions 1.0.
2000-50MM	Differential pressure gage, range 0-50 mm w.c., minor divisions 1.0.
2000-5KPA	Differential pressure gage, range 0-5 kPa, minor divisions .10.
2000-60PA	Differential pressure gage, range 0-60 Pa, minor divisions 1.0, calibrated for vertical scale position.
2000-6MM	Differential pressure gage, range 0-6 mm w.c., minor divisions .20, calibrated for vertical scale position.
2000-750PA	Differential pressure gage, range 0-750 Pa, minor divisions 25.0.
2000-80CM	Differential pressure gage, range 0-80 cm w.c., minor divisions 2.0.
2000-80MM	Differential pressure gage, range 0-80 mm w.c., minor divisions 2.0.
2000-8KPA	Differential pressure gage, range 0-8 kPa, minor divisions .20.
2001	Differential pressure gage, range 0-1.0" w.c., minor divisions .02.
2001-SP	Differential pressure gage, range 0-1" w.c., with set point indicator.
2001AV	Differential pressure gage, range 0-1.0" w.c., velocity 500-4000 FPM.
2001D	Differential pressure gage, range 0-1.0" w.c. & 0-250 Pa.
2002	Differential pressure gage, range 0-2.0" w.c., minor divisions .05.
2002-SP	Differential pressure gage, range 0-2" w.c., with set point indicator.
2002AV	Differential pressure gage, range 0-2.0" w.c., velocity 1000-5600 FPM.
2002D	Differential pressure gage, range 0-2.0" w.c. & 0-500 Pa.
2003	Differential pressure gage, range 0-3.0" w.c., minor divisions .10.
2003D	Differential pressure gage, range 0-3.0" w.c. & 0-750 Pa.
2004	Differential pressure gage, range 0-4.0" w.c., minor divisions .10.
2004D	Differential pressure gage, range 0-4.0" w.c. & 0-1.0 kPa.
2005	Differential pressure gage, range 0-5.0" w.c., minor divisions .10.
2005-SP	Differential pressure gage, range 0-5" w.c., with set point indicator.
2006	Differential pressure gage, range 0-6.0" w.c., minor divisions .20.
2006D	Differential pressure gage, range 0-6.0" w.c. & 0-1.5 kPa.
2008	Differential pressure gage, range 0-8.0" w.c., minor divisions .20.
2008D	Differential pressure gage, range 0-8.0" w.c. & 0-2.0 kPa.
2010	Differential pressure gage, range 0-10" w.c., minor divisions .20.
2010-SP	Differential pressure gage, range 0-10" w.c., with set point indicator.
2010AV	Differential pressure gage, range 0-10" w.c., velocity 2000-12500 FPM.
2010D	Differential pressure gage, range 0-10" w.c. & 0-2.5 kPa.
2015	Differential pressure gage, range 0-15" w.c., minor divisions .50.
2015D	Differential pressure gage, range 0-15" w.c. & 0-3.7 kPa.
2020	Differential pressure gage, range 0-20" w.c., minor divisions .50.
2025	Differential pressure gage, range 0-25" w.c., minor divisions .50.
2030	Differential pressure gage, range 0-30" w.c., minor divisions 1.0.
2040	Differential pressure gage, range 0-40" w.c., minor divisions 1.0.
2050	Differential pressure gage, range 0-50" w.c., minor divisions 1.0.
2060	Differential pressure gage, range 0-60" w.c., minor divisions 2.0.
2080	Differential pressure gage, range 0-80" w.c., minor divisions 2.0.
2100	Differential pressure gage, range 0-100" w.c., minor divisions 2.0.
2150	Differential pressure gage, range 0-150" w.c., minor divisions 5.0.
2201	Differential pressure gage, range 0-1 psi, minor divisions .02.
2202	Differential pressure gage, range 0-2 psi, minor divisions .05.
2203	Differential pressure gage, range 0-3 psi, minor divisions .10.
2204	Differential pressure gage, range 0-4 psi, minor divisions .10.
2205	Differential pressure gage, range 0-5 psi, minor divisions .10.
2210	Differential pressure gage, range 0-10 psi, minor divisions .20, MP option standard.
2215	Differential pressure gage, range 0-15 psi, minor divisions .50, MP option standard.
2220	Differential pressure gage, range 0-20 psi, minor divisions .50, MP option standard.
2230	Differential pressure gage, range 0-30 psi, minor divisions 1.0, HP option standard.
2300-0	Differential pressure gage, range 0.25-0-0.25" w.c., minor divisions .01, calibrated for vertical scale position.
2300-100PA	Differential pressure gage, range 50-0-50 Pa, minor divisions 2.0, calibrated for vertical scale position.
2300-10CM	Differential pressure gage, range 5-0-5 cm w.c., minor divisions .20.
2300-10MM	Differential pressure gage, range 5-0-5 mm w.c.
2300-120PA	Differential pressure gage, range 60-0-60 Pa, minor divisions 2.0.
2300-1KPA	Differential pressure gage, range 0.5-0-0.5 kPa, minor divisions .02.
2300-20MM	Differential pressure gage, range 10-0-10 mm w.c.
2300-250PA	Differential pressure gage, range 125-0-125 Pa, minor divisions 5.0.
2300-30CM	Differential pressure gage, range 15-0-15 cm w.c., minor divisions 1.0.
2300-30MM	Differential pressure gage, range 15-0-15 mm w.c.
2300-3KPA	Differential pressure gage, range 1.5-0-1.5 kPa, minor divisions .10.
2300-4CM	Differential pressure gage, range 2-0-2 cm w.c., minor divisions .10.
2300-500PA	Differential pressure gage, range 250-0-250 Pa, minor divisions 10.0.
2300-60PA	Differential pressure gage, range 30-0-30 Pa, minor divisions 1.0, calibrated for vertical scale position.
2301	Differential pressure gage, range 0.5-0-0.5" w.c., minor divisions .02.
2302	Differential pressure gage, range 1-0-1" w.c., minor divisions .05.
2304	Differential pressure gage, range 2-0-2" w.c., minor divisions .10.
2310	Differential pressure gage, range 5-0-5" w.c., minor divisions .20.
2320	Differential pressure gage, range 10-0-10" w.c., minor divisions .50.
2330	Differential pressure gage, range 15-0-15" w.c., minor divisions 1.0.

Thông số kỹ thuật

Sử dụng với hydro: Cần màng chắn Buna-N, áp suất dưới 35 psi.
Vật liệu tiếp xúc
- Liên hệ nhà sản xuất để biết chi tiết.
Vỏ thiết bị
Chất liệu: Nhôm đúc và viền, mặt che bằng acrylic.
Hoàn thiện: Sơn phủ màu xám chịu được thử nghiệm ăn mòn phun muối trong 168 giờ.
Độ chính xác
- ±2% thang đo toàn phần (FS) cho các mẫu tiêu chuẩn.
- Mẫu độ chính xác cao (-HA): ±1% FS.
- Các dải đo cụ thể (-0, -100PA, v.v.): Độ chính xác từ ±3% đến ±4% FS.
Giới hạn áp suất
- Tiêu chuẩn: -20 in Hg đến 15 psig (-0.677 đến 1.034 bar).
- Tùy chọn MP: Lên đến 35 psig (2.41 bar).
- Tùy chọn HP: Lên đến 80 psig (5.52 bar).
Cấp bảo vệ
- IP67 (chống bụi và chống nước).
Bảo vệ quá áp
- Van xả kích hoạt ở mức ~25 psig (1.72 bar).
- Chỉ áp dụng cho các mẫu tiêu chuẩn.
Giới hạn nhiệt độ
- Tiêu chuẩn: 20°F đến 140°F (-6.67°C đến 60°C).
- Tùy chọn nhiệt độ thấp: Đến -20°F (-28°C).
Kích thước
- Đường kính mặt đồng hồ: 4 inch (101.6 mm).
Hướng lắp đặt
- Tiêu chuẩn: Màng chắn đặt ở vị trí thẳng đứng.
- Liên hệ nhà sản xuất để thay đổi hướng lắp đặt.
Kết nối quy trình
- Ren NPT 1/8", với cặp cổng áp suất cao và thấp ở mặt bên và mặt sau.
Khối lượng
- Mẫu tiêu chuẩn: 1 lb 2 oz (510 g).
- Mẫu MP & HP: 2 lb 2 oz (963 g).
Phụ kiện tiêu chuẩn
- Hai nút chặn NPT 1/8" cho các cổng áp suất.
- Hai bộ chuyển đổi từ ren ống 1/8" sang ống cao su.
- Ba bộ gắn chìm với vít.
- Các mẫu MP & HP sử dụng vòng giữ thay vì ba bộ gắn chìm.
